Osovina pumpe po uzorku
Nova osovina centrifugalne pumpe izrađena po pohabanom uzorku, sa dosednim mestima za ležajeve prema stvarnoj meri.
Usluga: Struganje metala
Ilustrativni primerŠta je trebalo uraditi
Osovina pumpe u pogonu je bila pohabana na mestu zaptivke i na jednom rukavcu ležaja. Proizvođač pumpe više ne isporučuje rezervni deo, a crteža nije bilo. Trebalo je izraditi dve osovine, jednu za ugradnju i jednu u rezervi.
IlustrativnoKako je deo obrađen
Mere smo uzeli sa uzorka, a prečnike na pohabanim mestima odredili prema novim ležajevima i zaptivci koje je održavanje već imalo. Osovina je strugana iz punog materijala, sa prelaznim radijusima na stepenicima i žlebom za uskočnik. Pre predaje su izmereni svi dosedni prečnici.
IlustrativnoDetalji izrade
Podaci o primeru. Kod stvarnih radova upisuju se samo podaci koje klijent odobri.
| Usluga | Struganje metala |
|---|---|
| Sektor | Održavanje postrojenja |
| Materijal | C45 (primer) |
| Količina | 2 kom |
| Ulaz | Uzorak |
| Postupak | Uzdužno struganje, žleb za uskočnik, navoj za maticu |

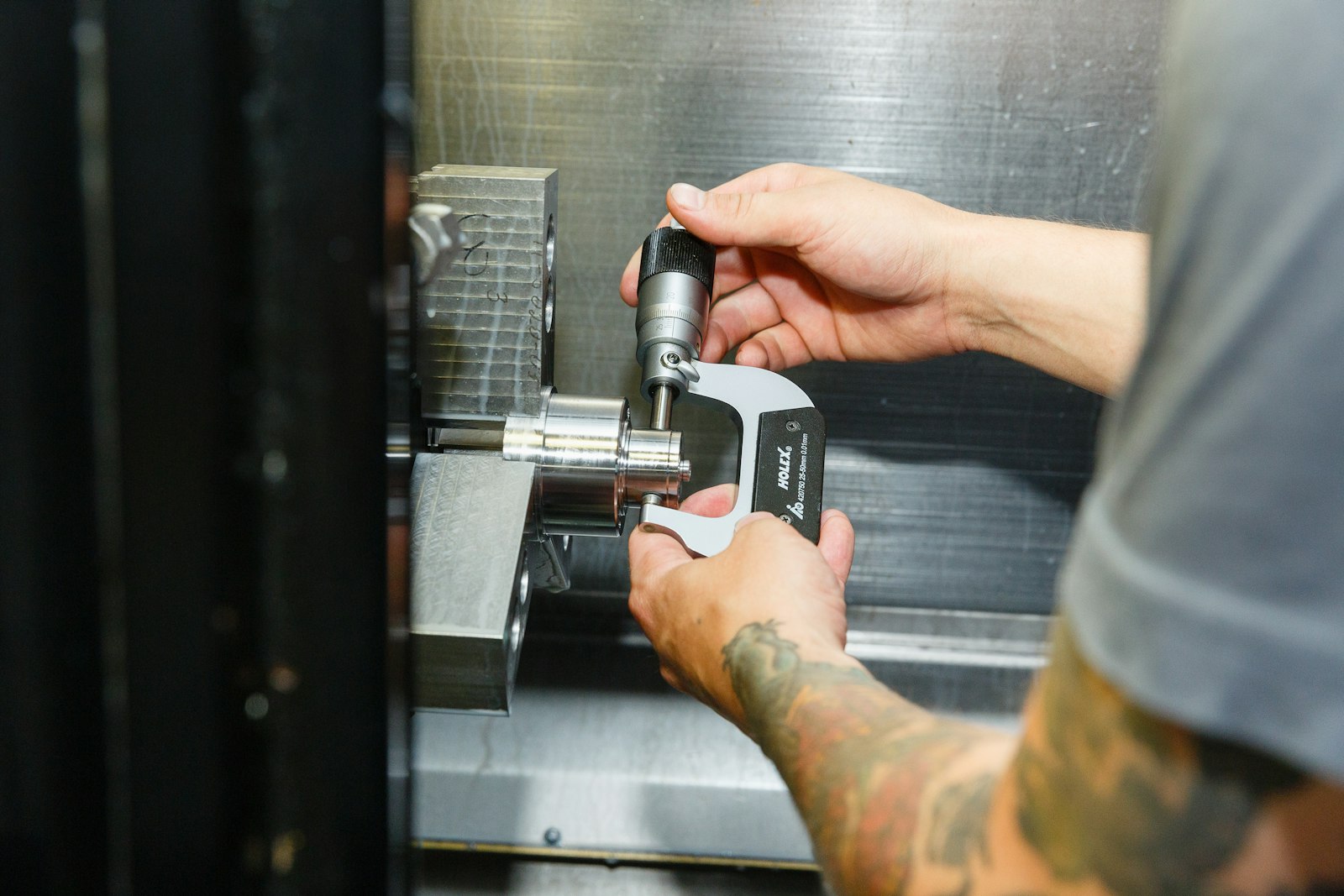

| Kontrola | Mikrometar na dosednim mestima |
Treba vam sličan deo?
Pošaljite crtež ili opis uzorka i navedite materijal i količinu. Usluga: struganje metala.
